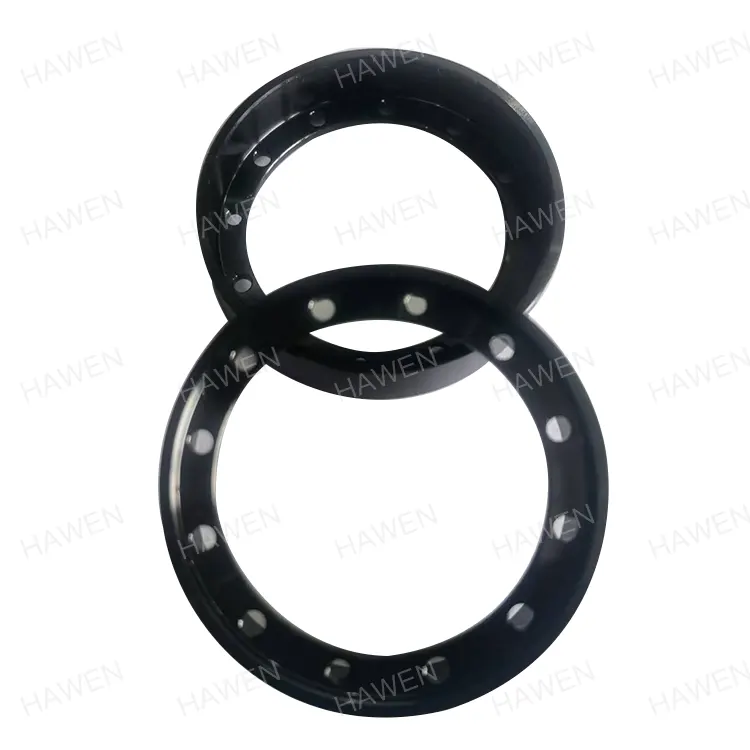

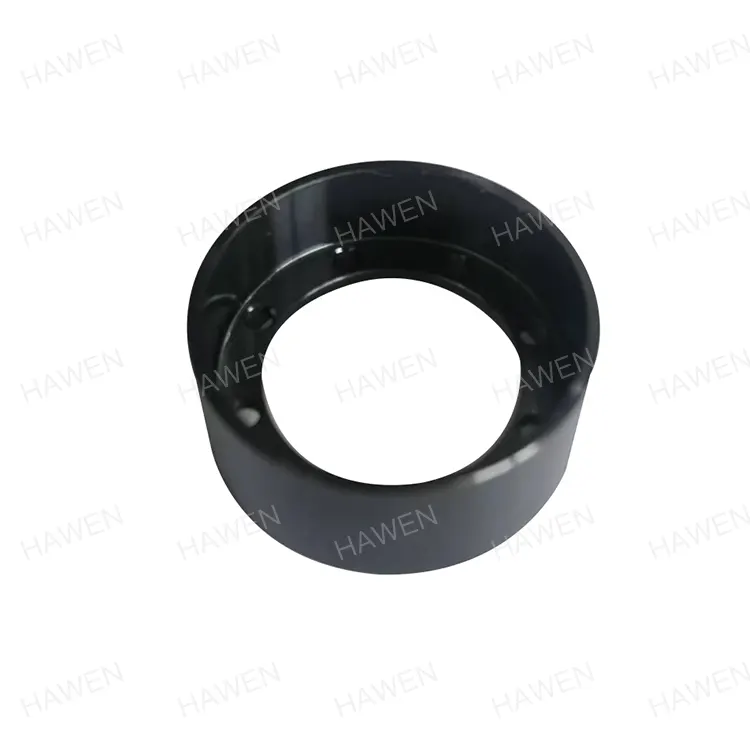

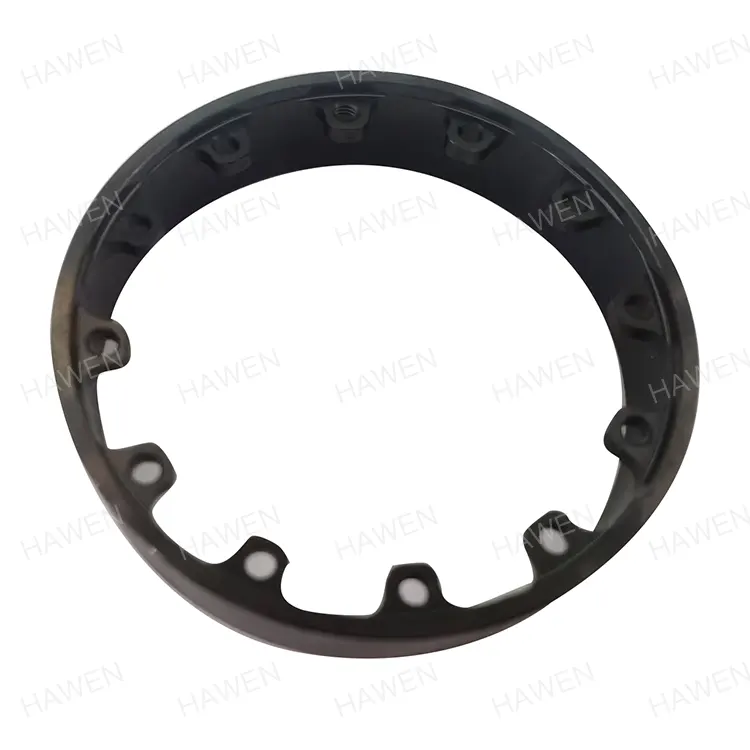

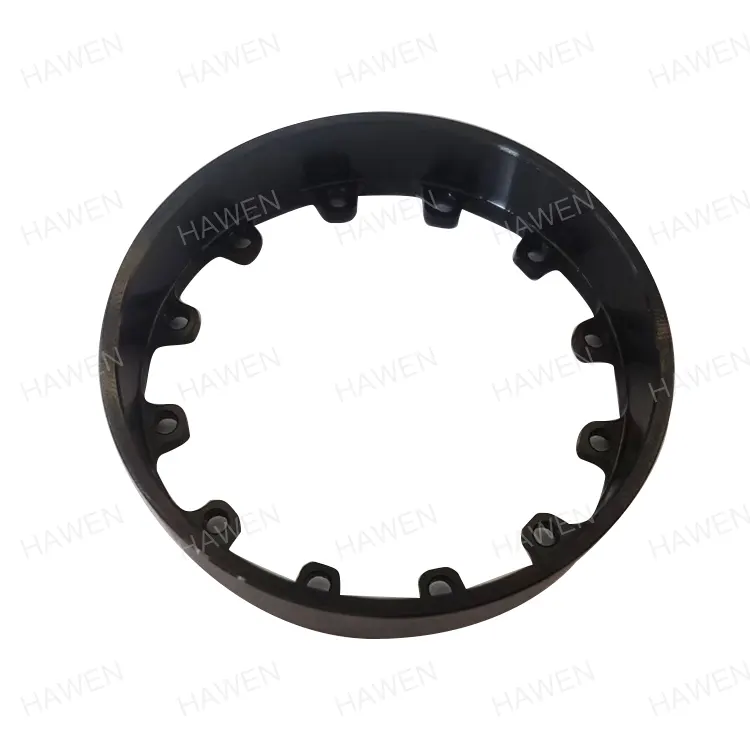

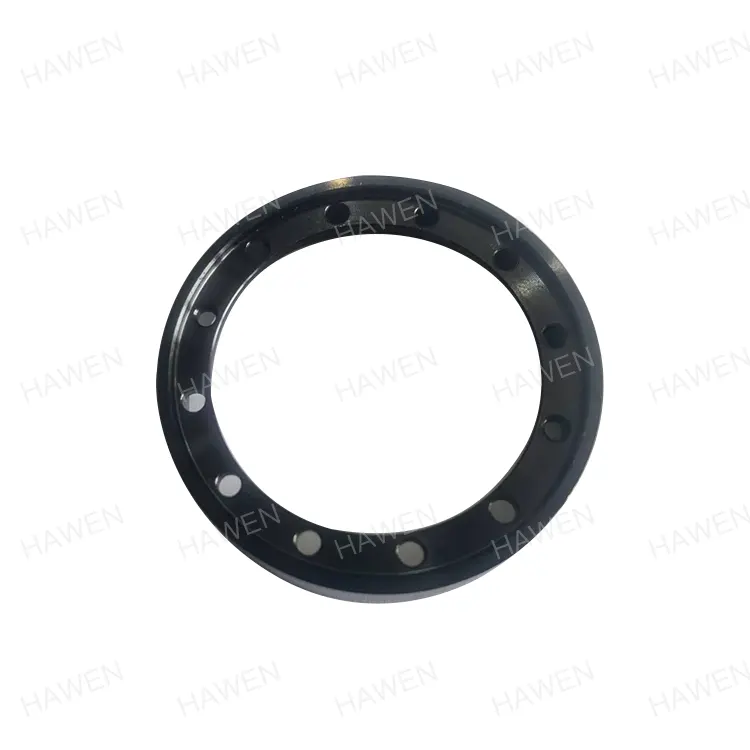

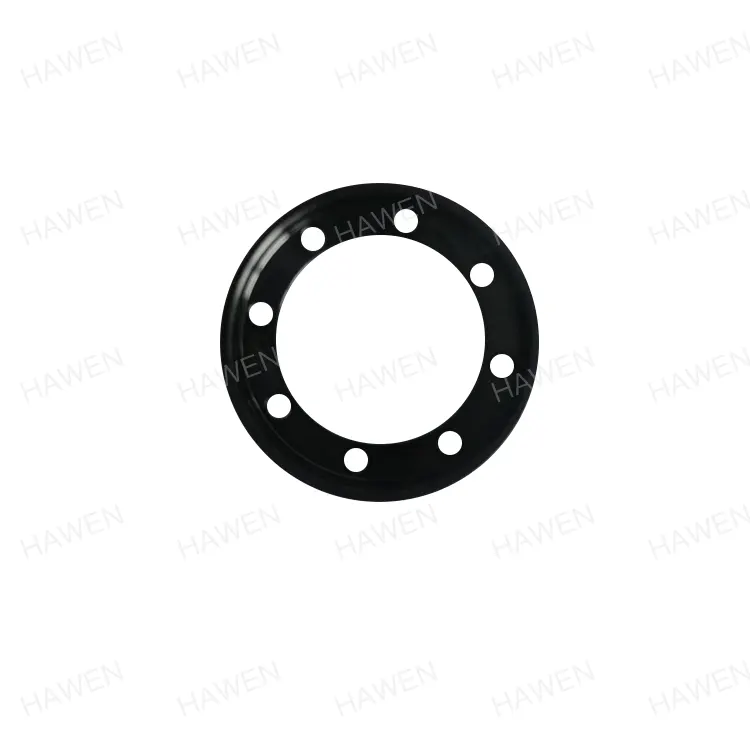

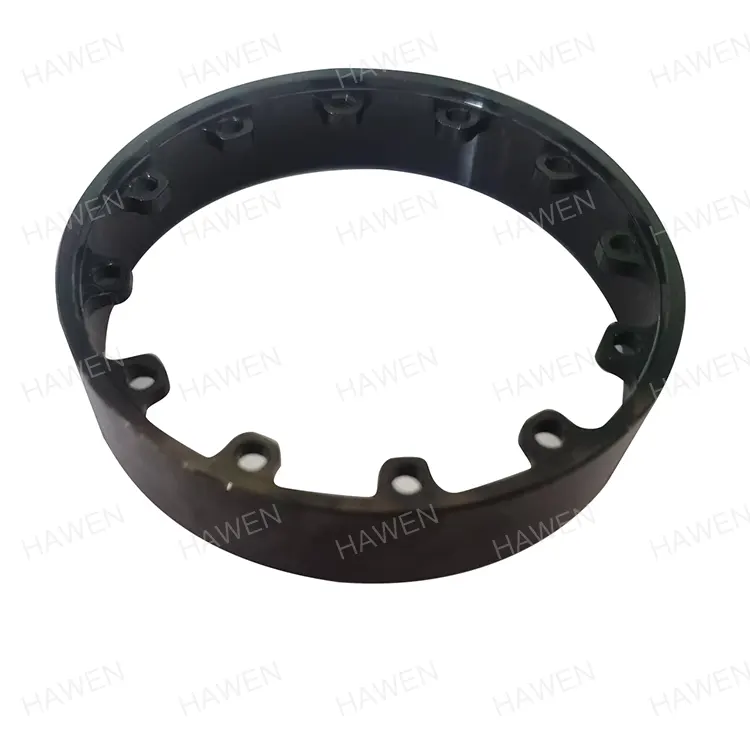

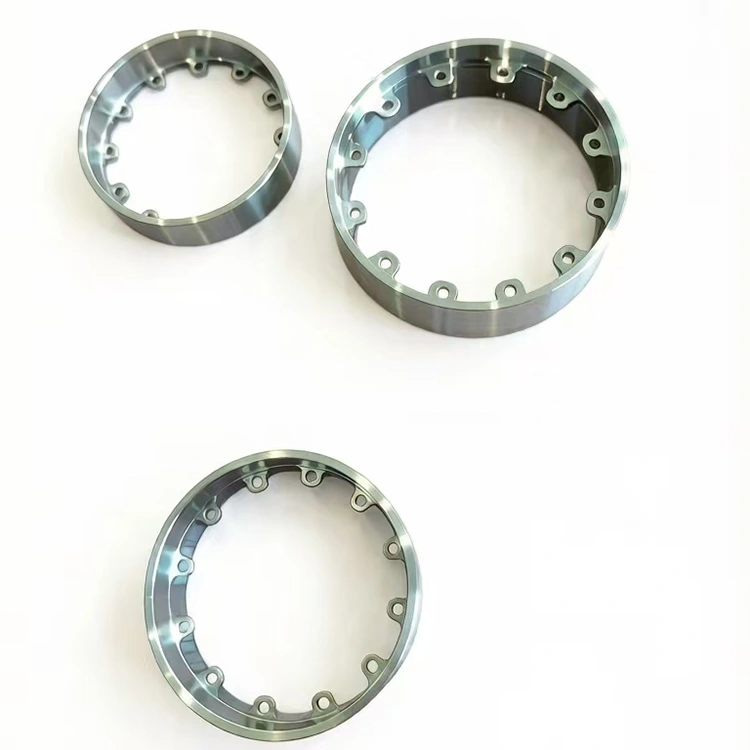

Robot Motor Yoke

Ang Robot Motor Yoke ay isang pangunahing pangunahing bahagi para sa robot servo, torque, at joint motors. Bagama't lumilitaw na ito ay isang mekanikal na bahagi ng istruktura, aktwal itong gumaganap ng tatlong pangunahing function: magnetic circuit conduction, structural support, at heat dissipation at electromagnetic shielding. Direktang tinutukoy nito ang torque density, kahusayan sa pagpapatakbo, katatagan, at buhay ng serbisyo ng mga motor, ginagawa itong isang kailangang-kailangan na pangunahing bahagi para sa mga high-precision na sistema ng pagmamaneho sa mga advanced na robot.

Ang Haven (Trilion) ay malalim na nakikibahagi sa industriya ng pagmamanupaktura ng makinarya nang higit sa 20 taon. Mula noong 2023, nakatuon ito sa R&D at malakihang produksyon ng Robot Motor Yoke. Sa mga mature na proseso, mahigpit na kontrol sa kalidad, at mabilis na mga kakayahan sa pag-customize, ito ay naging isang de-kalidad na supplier ng mga pangunahing accessories para sa mga robot na motor sa China, na may hawak na 10% domestic market share at nagbibigay ng pangmatagalang pagsuporta sa mga produkto para sa maraming nangungunang home appliance at robot na negosyo.

Mga Pangunahing Parameter ng Produkto

Ang na-promote na Robot Motor Yoke ay gumagamit ng standardized precision machining at sinusuportahan din ang custom na produksyon batay sa mga drawing ng customer, na umaangkop sa mga kinakailangan sa pag-install at pagganap ng iba't ibang modelo ng robot motor. Ang mga pangunahing pangunahing parameter ay nakalista sa ibaba, lahat ay na-verify sa pamamagitan ng aktwal na produksyon at mga aplikasyon ng customer:

Mga Pangunahing Pag-andar at Halaga ng Application

Bilang magnetic circuit framework at structural carrier ng robot motors, ang Robot Motor Yoke ay hindi isang simpleng metal fitting. Ang pagganap nito ay direktang nauugnay sa pangkalahatang operasyon ng motor, na sumasaklaw sa magnetic, mekanikal, at thermal na mga dimensyon upang matiyak ang mahusay at matatag na operasyon ng motor.

Apat na Pangunahing Pag-andar

Nakasaradong Magnetic Circuit

Bumubuo ng low-reluctance path para sa permanenteng magnet at armature magnetic field, tiyak na pinipigilan ang pamamahagi ng magnetic flux, lubos na binabawasan ang magnetic flux leakage, pagpapabuti ng paggamit ng magnetic field, at pag-iwas sa pagbabawas ng output at abnormal na pag-init na dulot ng magnetic saturation, pag-optimize ng kahusayan sa conversion ng enerhiya mula sa pinagmulan.

Structural Support

Matatag na nag-aayos ng mga permanenteng magnet pole at nagdadala ng mga alternating load mula sa high-speed start-stop at madalas na commutation, na tinitiyak ang structural rigidity at geometric accuracy sa panahon ng operasyon at pinipigilan ang component deformation sa mataas na bilis.

Pag-alis ng init at Electromagnetic Shielding

Nagsisilbing pangunahing daanan ng pagpapadaloy ng init upang mabilis na mawala ang mga pagkawala ng bakal at tanso, na kinokontrol ang pagtaas ng temperatura. Epektibo rin nitong pinipigilan ang mga stray magnetic field para maiwasan ang interference sa mga encoder, sensor, at iba pang precision na bahagi, na nagpapahusay sa pangkalahatang pagganap ng EMC.

Pag-angkla ng Pagganap

Ang pagpili ng materyal, teknolohiya sa pagpoproseso, kapal ng seksyon, at iba pang mga parameter ay direktang tumutukoy sa torque density, torque ripple, at kahusayan sa pagpapatakbo, na nagsisilbing isang kritikal na kinakailangan para sa high-precision at high-response na robot actuation.

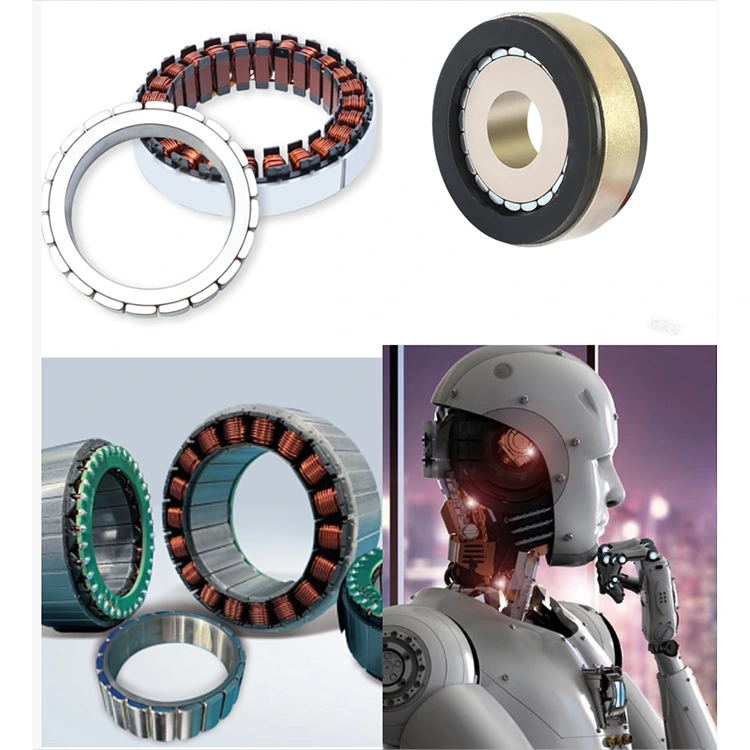

Naaangkop na Mga Uri ng Motor at Downstream na Kagamitan

Ang Robot Motor Yoke na ito ay katugma sa iba't ibang pangunahing motor na nakatuon sa robot, na sumasaklaw sa mga pangunahing module ng mga robot na pang-industriya, mga collaborative na robot, at mga humanoid na robot:

Servo Motors: Ginagamit bilang stator yoke at rotor back yoke, pagbabalanse ng compact size at mataas na torque output para sa flexible multi-joint motion.

Frameless Torque Motors: Ang istraktura ng singsing ay direktang sumasama sa mga robot joints, inaalis ang mga panlabas na housing at pinapabuti ang torque density at flexibility ng pag-install.

Axial Flux / Disc Motors: Iniangkop sa dalawahang back-yoke na istruktura para sa axial magnetic circuit, na nagtatampok ng flat na disenyo para sa mga module ng leg at waist drive sa mga humanoid robot.

Coreless Motors: Maaaring magdoble bilang mga motor housing, inaalis ang cogging torque para sa low-ripple, high-response na operasyon sa precision robot end-effectors.

Mga Pangunahing Tagapahiwatig ng Kalidad at Pag-benchmark ng Industriya

Kinokontrol namin ang buong proseso ng produksyon ng Robot Motor Yoke sa mga mahigpit na pamantayan, na may mga pangunahing tagapagpahiwatig ng katumpakan na lumalampas sa mga pangkalahatang benchmark ng industriya, ganap na nakakatugon sa mga kinakailangan sa pagbili ng mga high-end na tagagawa ng motor sa dimensional stability, assembly fit, at buhay ng serbisyo.

Epekto sa Pagganap: Ang de-kalidad na Robot Motor Yoke ay maaaring direktang tumaas ang density ng motor ng 15%–30%, sugpuin ang higit sa 99% ng stray magnetic field interference, bawasan ang pagkawala ng magnetic circuit, makatiis ng mataas na electromagnetic stress, at matiyak ang pangmatagalang matatag na operasyon ng robot.

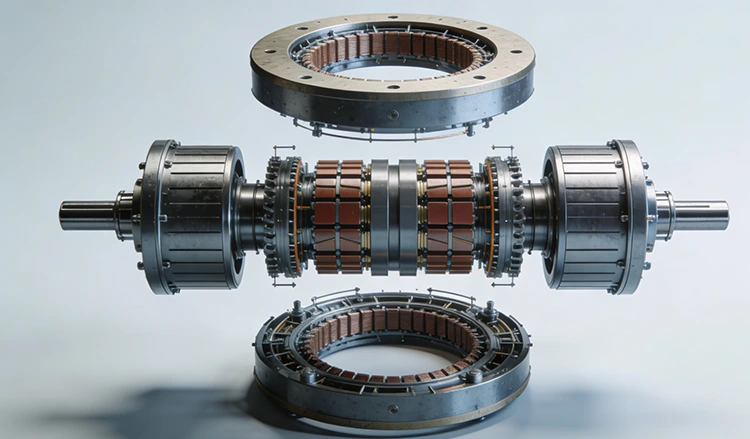

Axial Flux (Kaliwa) vs. Radial Flux (Kanan) Cross-Sections

Pagpili ng Materyal at Pagkontrol sa Proseso

Espesyal na Materyal: 45# High-Quality Carbon Structural Steel

Gumagamit ang Robot Motor Yoke ng pambansang pamantayan na 45# medium carbon steel na may mahigpit na na-screen na mga katangian na inangkop sa mga kondisyon ng pagtatrabaho ng robot motor:

● Carbon content: 0.42%–0.50%; density: 7.85 g/cm³; mangganeso: 0.50%–0.80%; silikon: 0.17%–0.37%; mababang phosphorus at sulfur impurities.

● Napakahusay na komprehensibong mekanikal na katangian: lakas ng makunat ≥ 600 MPa, lakas ng ani ≥ 355 MPa, pagpahaba ≥ 16%; tigas HRC32–36 pagkatapos ng pagsusubo at tempering.

● Na-optimize sa pamamagitan ng dedikadong heat treatment, pagbabalanse ng lakas at tibay na may namumukod-tanging paglaban sa pagkapagod para sa pangmatagalang high-frequency na operasyon ng motor.

Precision Machining at Process Control

Tinitiyak ng buong closed-loop control system ang mataas na katumpakan at pagkakapare-pareho ng batch:

● Inner hole tolerance na kinokontrol sa ±0.005 mm; nilagyan ng CMM, roundness tester, contour monitor, at SPC statistical process control.

● Mahigpit na kinokontrol na kapaligiran sa pagpoproseso upang mabawasan ang pagbabagu-bago ng temperatura at panginginig ng boses; Tinitiyak ng mga high-precision na CNC machine at mga espesyal na tool ang dimensional na pagsunod.

● Buong inspeksyon ng papasok na materyal, real-time na pagsubaybay sa heat treatment, at 100% tapos na inspeksyon ng produkto upang maiwasang makapasok sa merkado ang mga produktong hindi sumusunod.

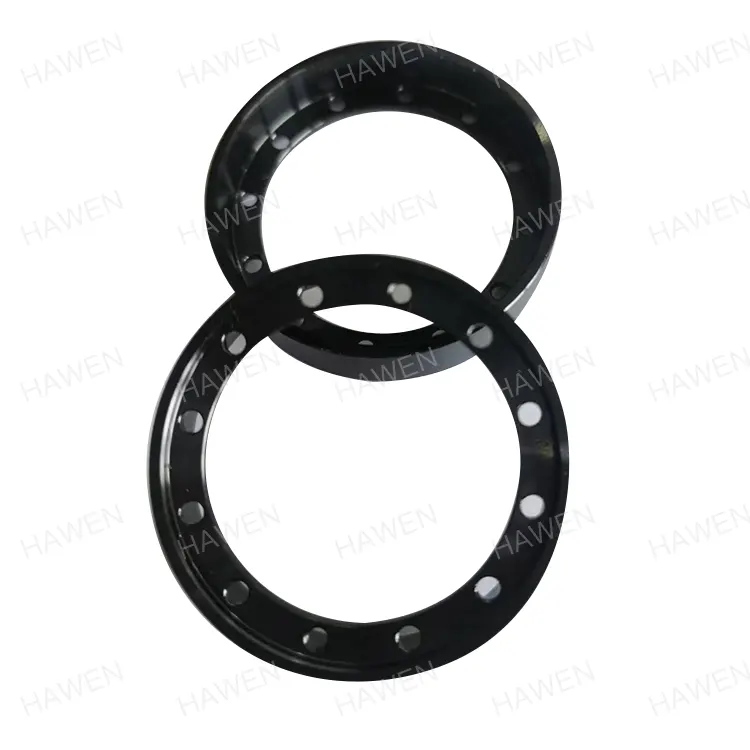

Surface Treatment: Ganap na Awtomatikong Black Oxide Finishing

Gumagamit ng self-developed black oxide formula at ganap na awtomatikong linya ng produksyon na walang manual contact para maiwasan ang pinsala at kontaminasyon:

● Ang pinagsama-samang awtomatikong black oxide at proseso ng pagpapatuyo ay nagpapabuti sa kaagnasan at paglaban sa kalawang sa mga pamantayan ng industriya.

● Sinusuportahan ang mga customized na surface treatment kabilang ang electroplating, galvanizing, at nickel plating para sa mga espesyal na application.

Mga Kalamangan ng Pangunahing Enterprise

Sa mahigit 20 taon ng karanasan sa pagmamanupaktura ng makinarya, nakabuo ang Haven ng kumpletong sistema mula sa R&D, produksyon, at kontrol sa kalidad hanggang sa serbisyo pagkatapos ng benta, na bumubuo ng pagkakaiba-iba ng pagiging mapagkumpitensya sa produksyon ng Robot Motor Yoke at epektibong nilulutas ang mga sakit na punto ng customer sa pagkuha, pagpapasadya, at mass production.

Sapat na Kapasidad at Matatag na Paghahatid

● 120 high-precision CNC machine, 1 ganap na awtomatikong linya ng paglilinis, 25 propesyonal na technician.

● Buwanang kapasidad: 30,000 unit; kasalukuyang buwanang benta: 10,000–20,000 unit, na nag-iiwan ng 40%–50% na kapasidad para sa maramihan at agarang mga order.

● Tinitiyak ng maaasahang supply chain sa Zhejiang ang maiikling oras ng tingga ng hilaw na materyal at matatag na paghahatid para sa malakihan, maraming iba't ibang tuluy-tuloy na produksyon.

Ganap na Automated Quality Control at Near-Zero Defects

● 25 awtomatikong inspeksyon na aparato para sa buong-dimensyon na pagsubok mula sa mga papasok na materyales hanggang sa mga natapos na produkto.

● 100% online na kontrol sa kalidad; production pass rate 99.99%, factory pass rate 100%.

● Certified sa ISO9001 at IATF16949; buong produksyon na traceability na may superior consistency at reliability.

Propesyonal na Teknikal na Suporta at Malakas na Pag-customize

● Nakatuon na teknikal na koponan na dalubhasa sa pag-optimize at disenyo ng proseso ng pamatok.

● Mabilis na pagtugon sa pag-customize: produksyon na nakabatay sa pagguhit, mga tinukoy na materyales, at mga paggamot sa ibabaw.

● One-stop na suporta mula sa konsultasyon sa disenyo, pag-optimize ng proseso, at small-batch na trial production hanggang sa mass production, paikliin ang mga development cycle at pagbabawas ng mga gastos.

Pagsunod sa Kapaligiran at Pagkontrol sa Gastos

● Ganap na pagsunod sa EU ROHS at REACH na may kumpletong mga ulat sa certification.

● Binabawasan ng awtomatikong produksyon ang manu-manong interbensyon at pinapahusay ang paggamit ng materyal, kinokontrol ang mga gastos habang nakakamit ang mababang pagkonsumo ng enerhiya at mababang paglabas ng basura, binabalanse ang pagganap sa kapaligiran at pagiging epektibo sa gastos.

Mga Kliyente ng Kooperatiba at Mga Modelo ng Pakikipagsosyo

Ang aming Robot Motor Yoke ay matagal nang nagtustos ng mga nangungunang domestic at international na negosyo kabilang ang Samsung, Haier, at Nidec, na may matatag na estratehikong kooperasyon sa loob ng mahigit isang dekada. Ang kalidad ng produkto at serbisyo ay lubos na kinikilala na may mataas na mga rate ng muling pagbili.

Sinusuportahan namin ang maraming modelo ng pakikipagtulungan:

● Bultuhang pagbili ng mga standardized na produkto

● Custom na produksyon batay sa mga drawing ng customer

● Sample na produksyon para sa mga espesyal na detalye

Tinatanggap namin ang mga customer sa buong mundo na bumisita sa aming pabrika para sa inspeksyon at pakikipagtulungan sa negosyo. Umaasa sa aming mature na sistema ng produksyon at teknikal na lakas, tinutulungan namin ang mga customer na bawasan ang mga gastos sa development, pagsubok, pagmamanupaktura, at pagkatapos ng pagbebenta upang makamit ang mga pangmatagalang win-win na resulta.
